Braun Tonbandgerät TG 1000 - April 2024

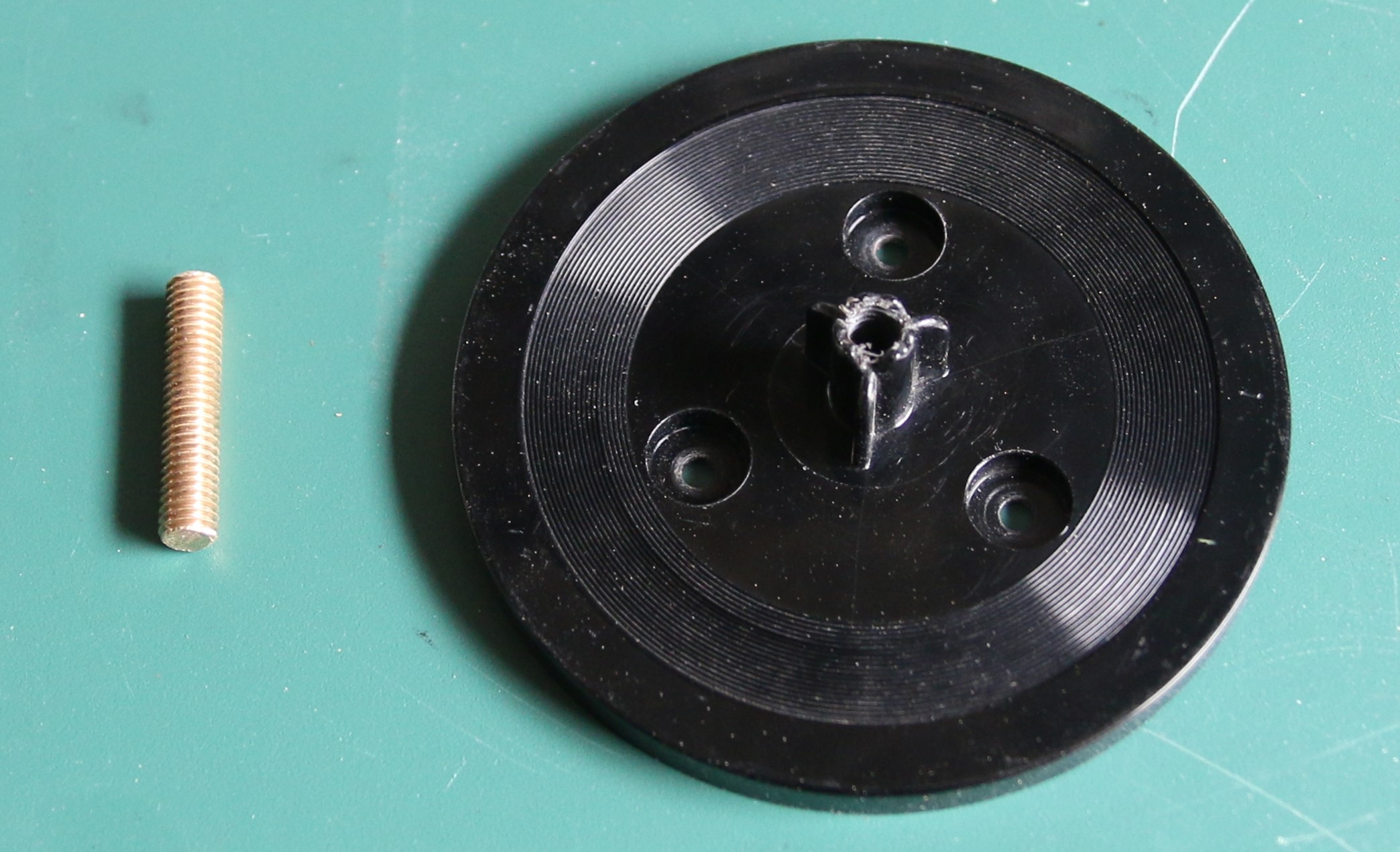

Beim rechten Wickelteller sind die "Flügel" an der Spulenverriegelung abgebrochen. Zunächst habe ich an eine Instandsetzung durch 3D-Druck gedacht.

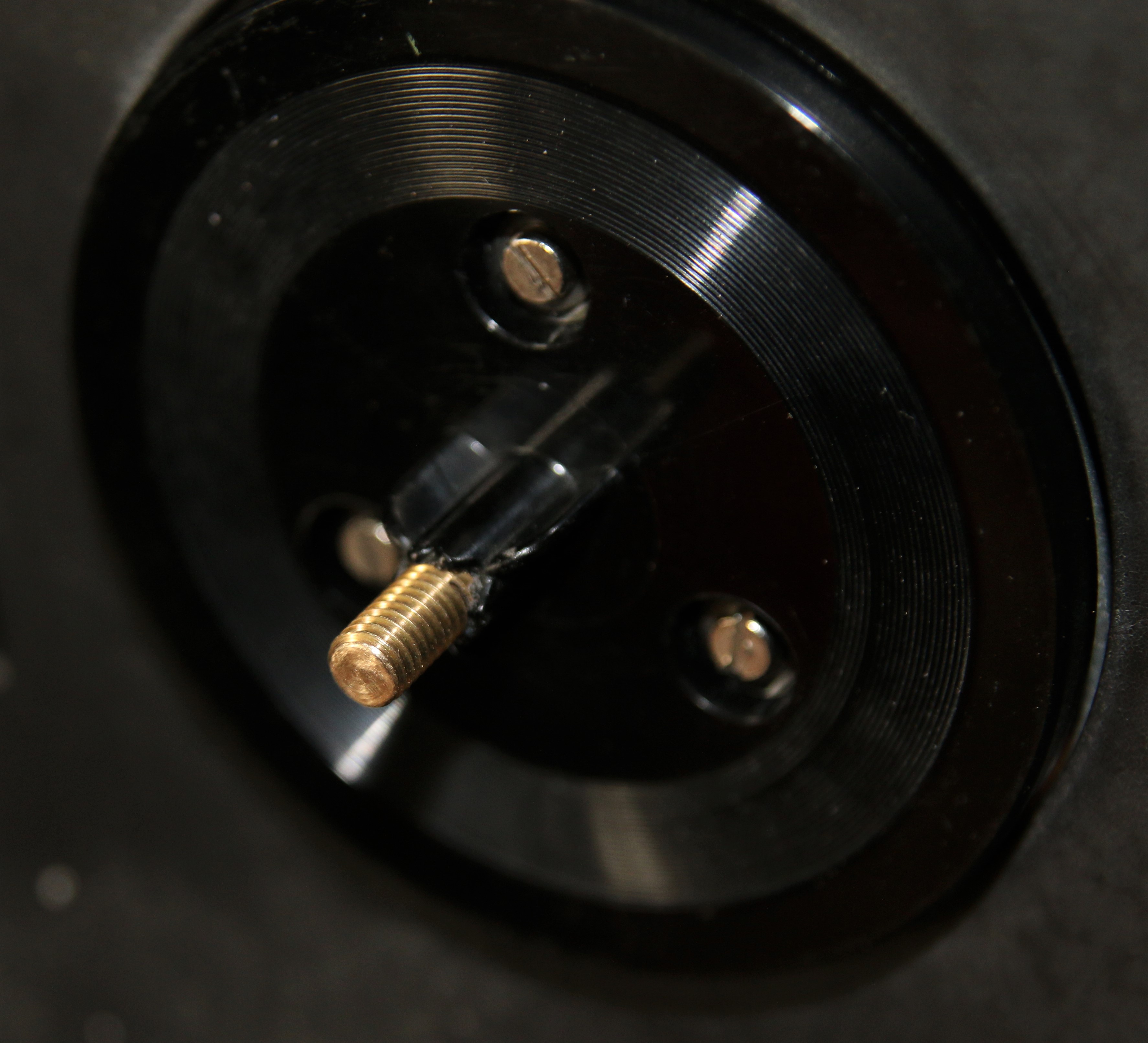

Alles gestaltete sich recht filigran, mit PLA funktioniert es nicht richtig, da sich PLA schwer im Nachgang bearbeiten lässt. Also ausbohren, Gewinde schneiden und eine 6 mm-Gewindestange einkleben.

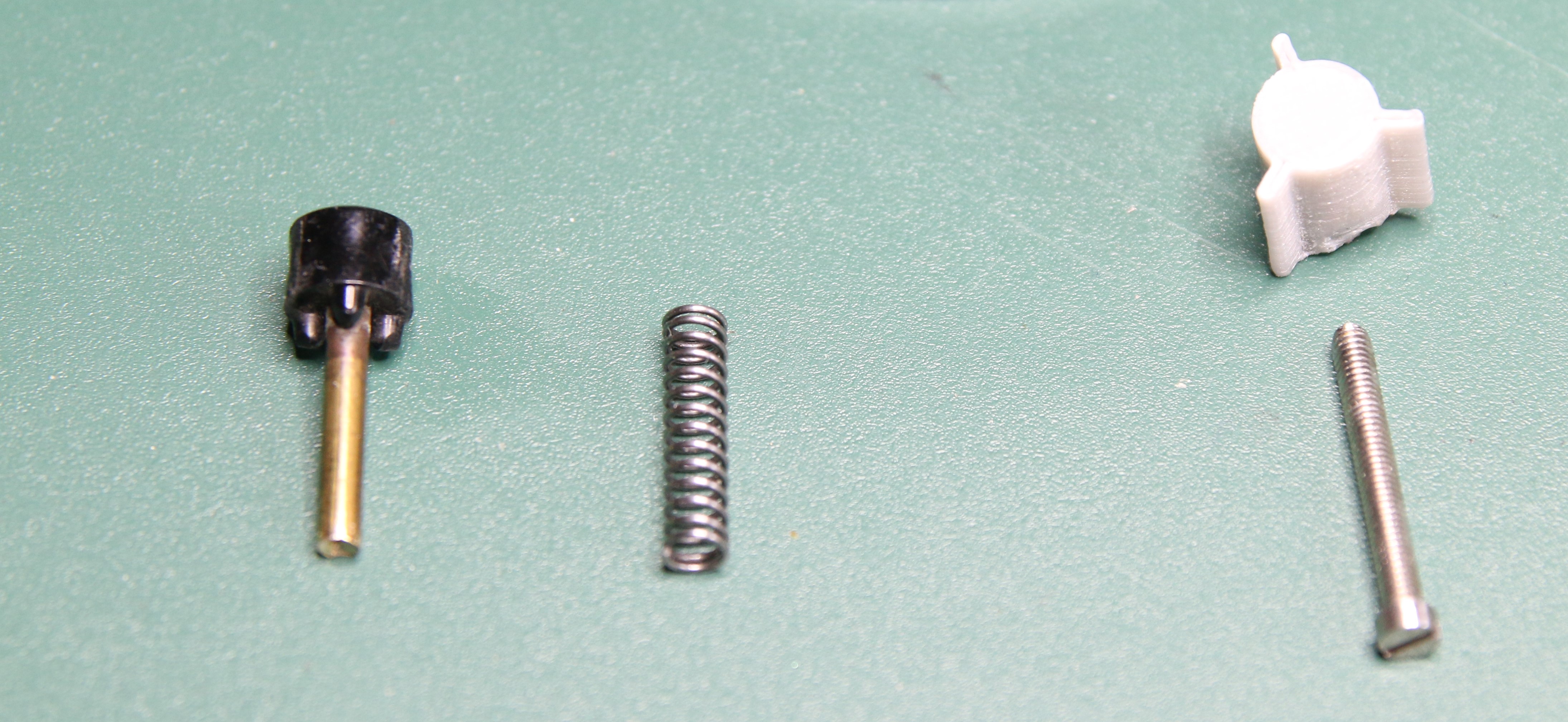

Final lasse ich mir noch einen Knebel mit Gewinde drehen - damit es am Ende gut aussieht :-)



10 GHz-Transverter - Wasserschaden - Mai 2019

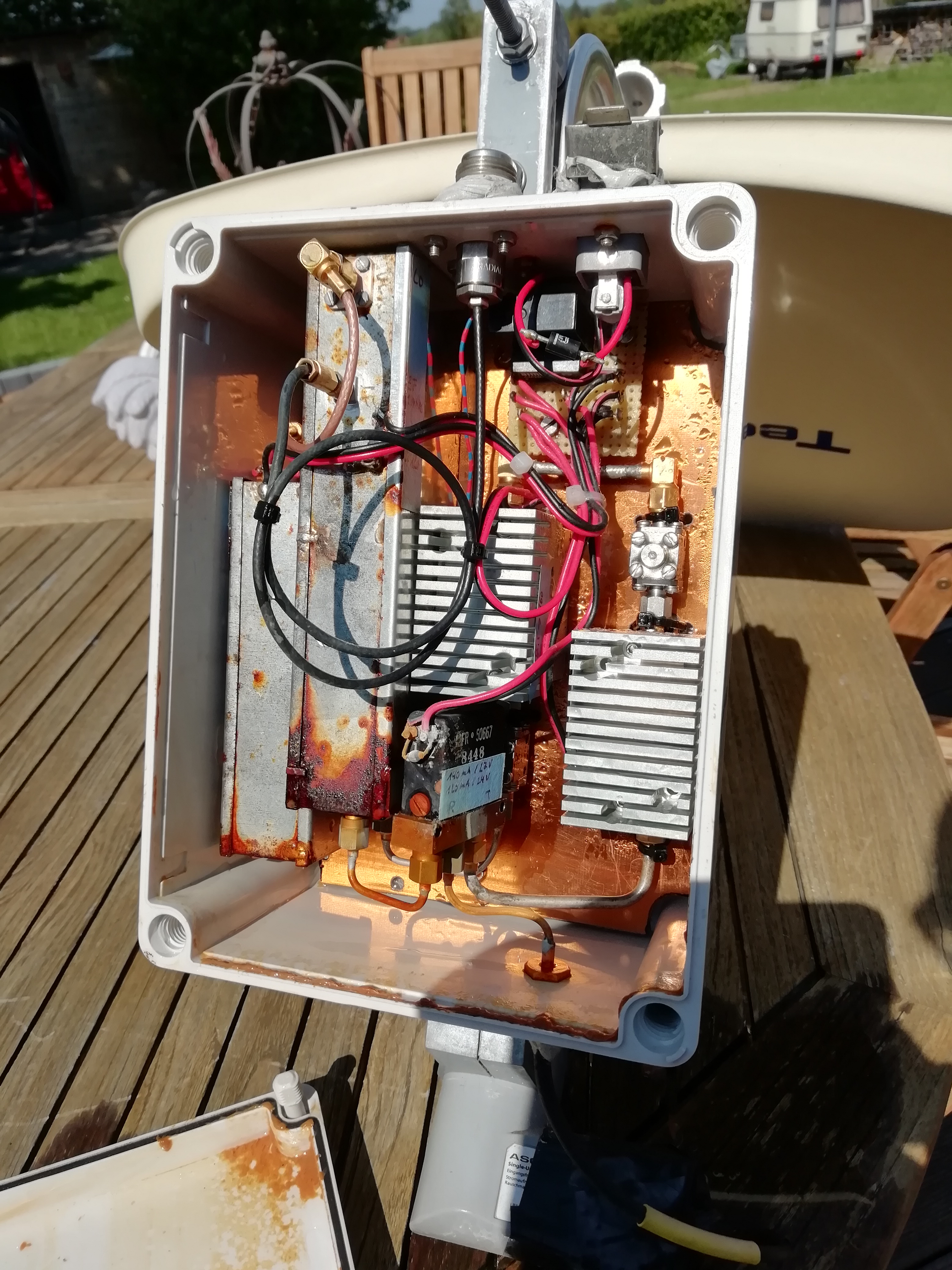

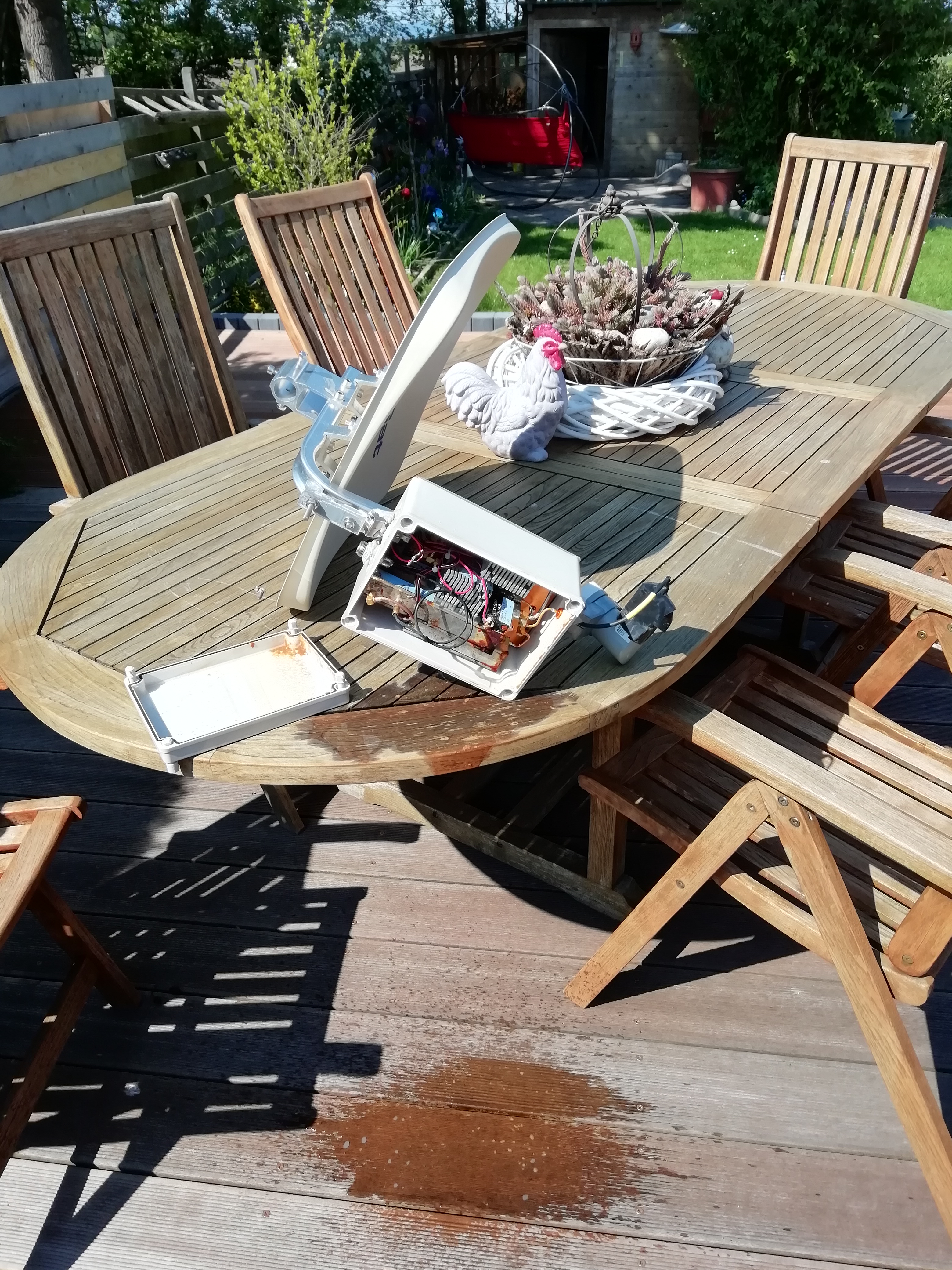

Irgendwann funktionierte der Transverter nicht mehr. Also den Mast hoch und abbauen. Nach dem Öffnen des Gehäuses gab es dann eine feuchte Überraschung.

Das Gehäuse ist tatsächlich wasserdicht - ist nichts herausgelaufen :-(. Das Wasser ist vermtl. am Stecker für die Spannungsversorgung eingedrungen.

Nach dem Trocknen und Reinigen läuft alles wieder. Ob ich die Leiterbahnen wieder versilbere, mal schauen. (Zu diesem Zeitpunkt wusste ich noch nicht, dass es nötig werden würde.)

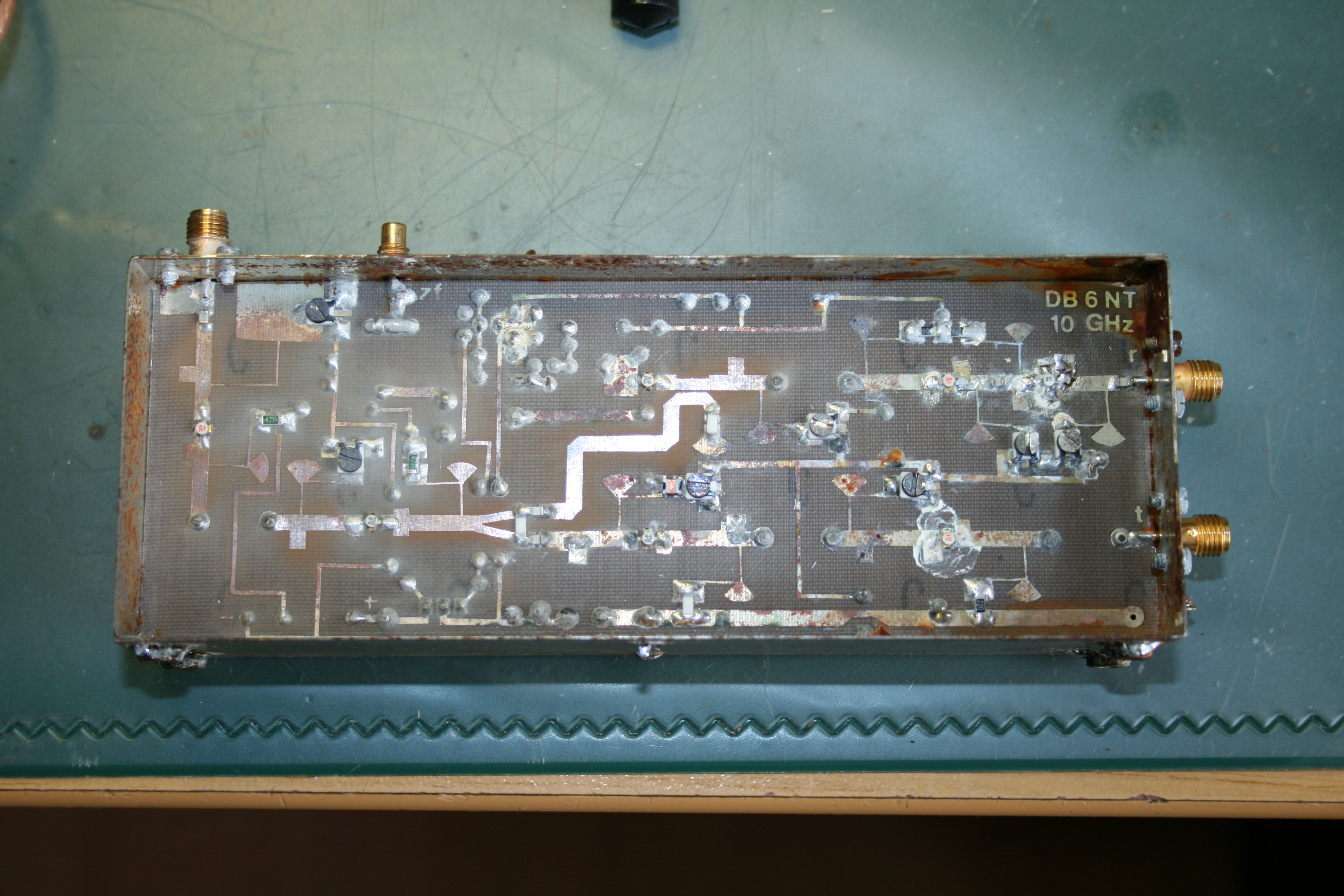

Weitere Bilder des Wasserschadens

Nachdem der Oktober-Kontest so schlecht verlaufen ist, habe ich mich doch entschlossen, den Transverter wieder zu restaurieren. Helmut, DJ7YP, hatte noch Anreibesilber.

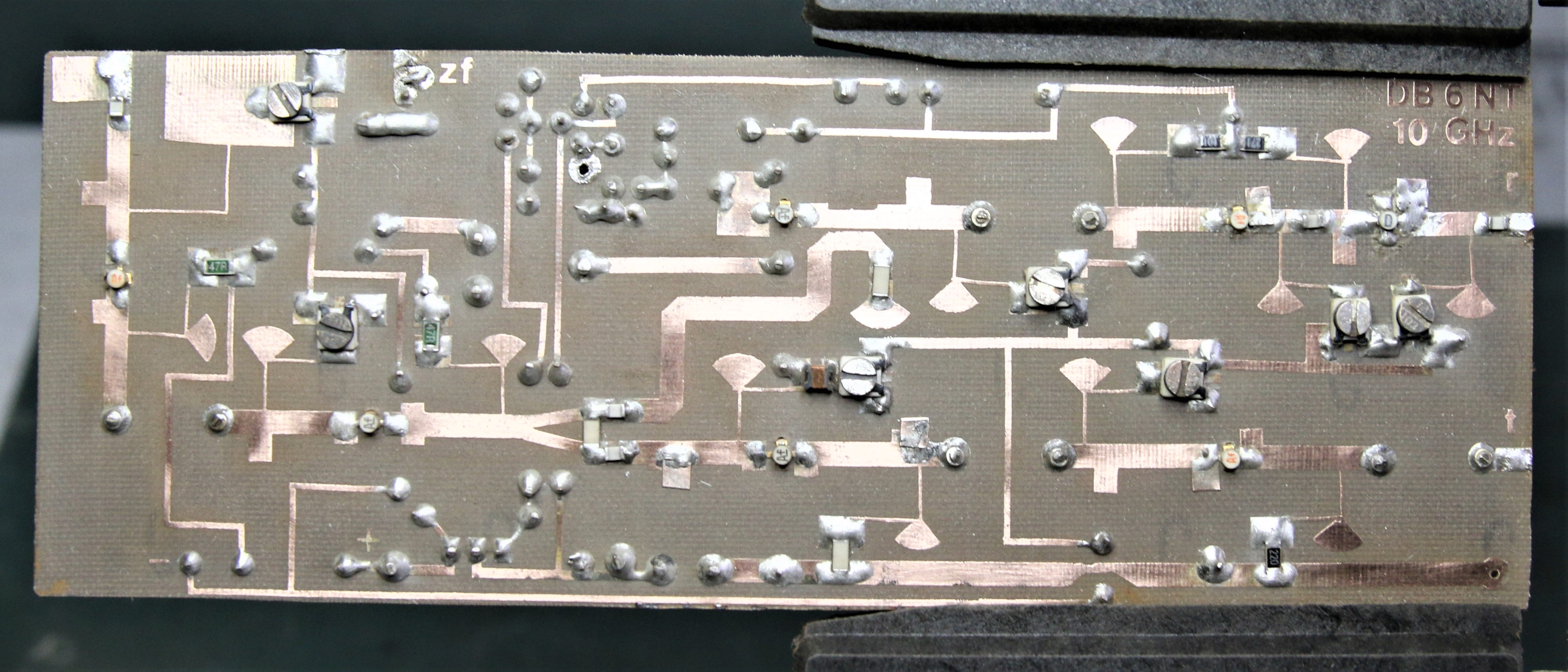

Platine gereinigt

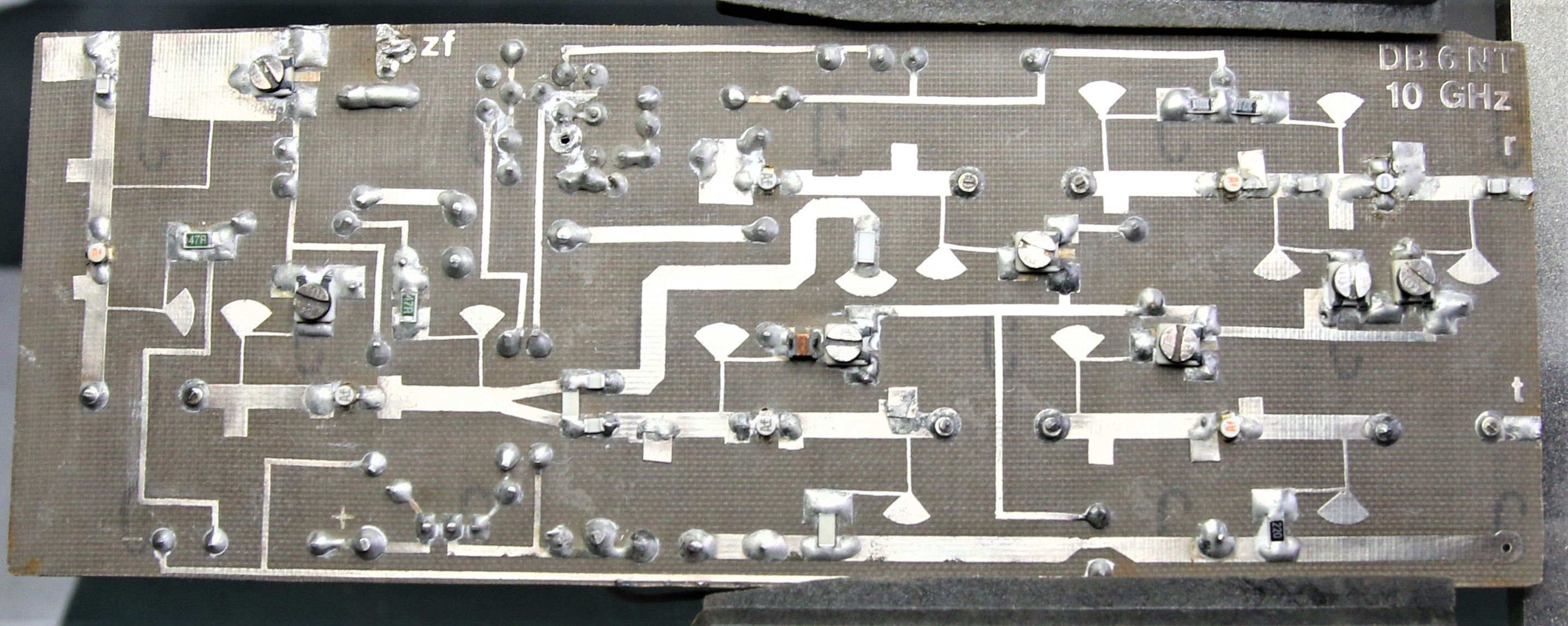

Platine versilbert

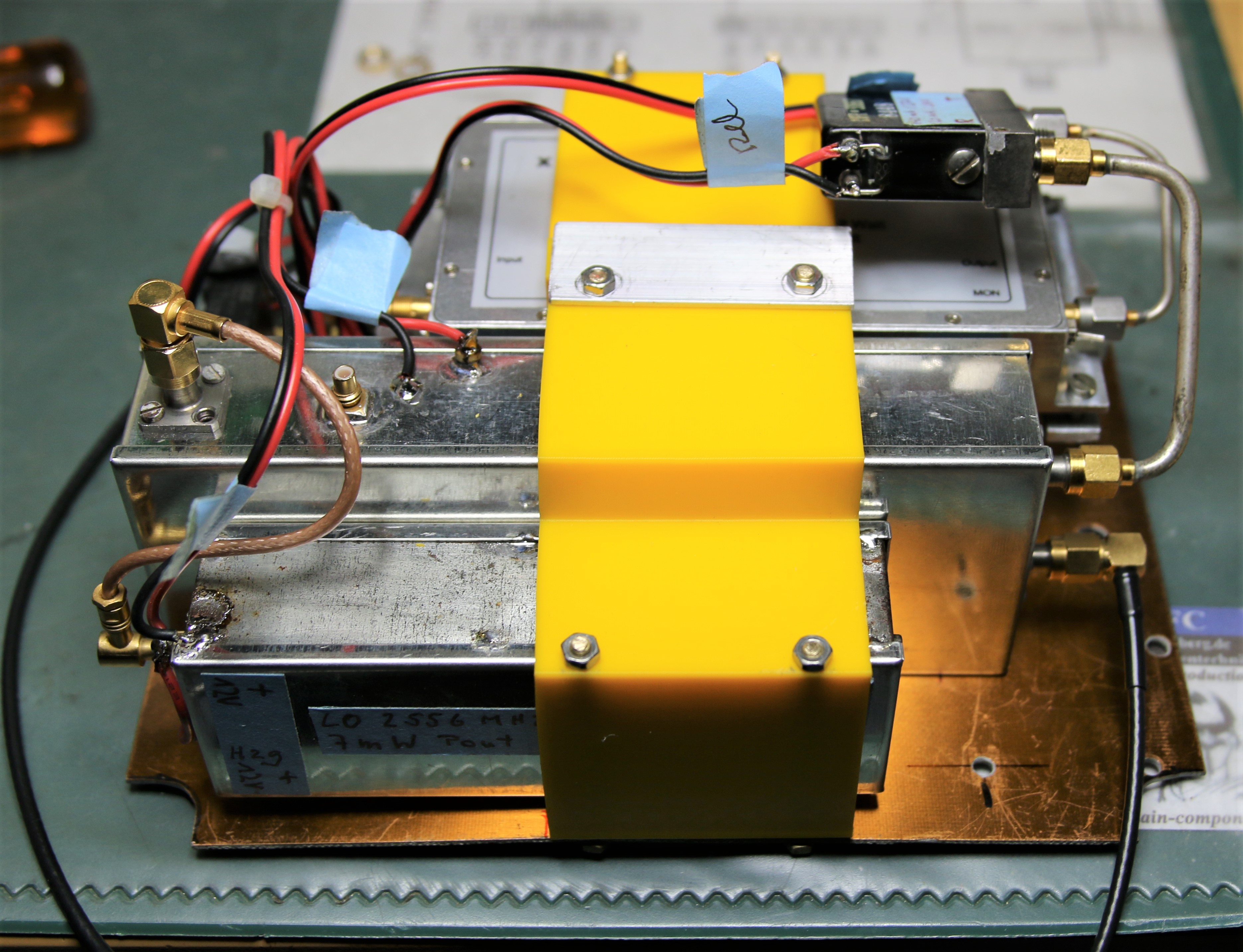

Der Zusammenbau. 3D-Druck ist schon hilfreich

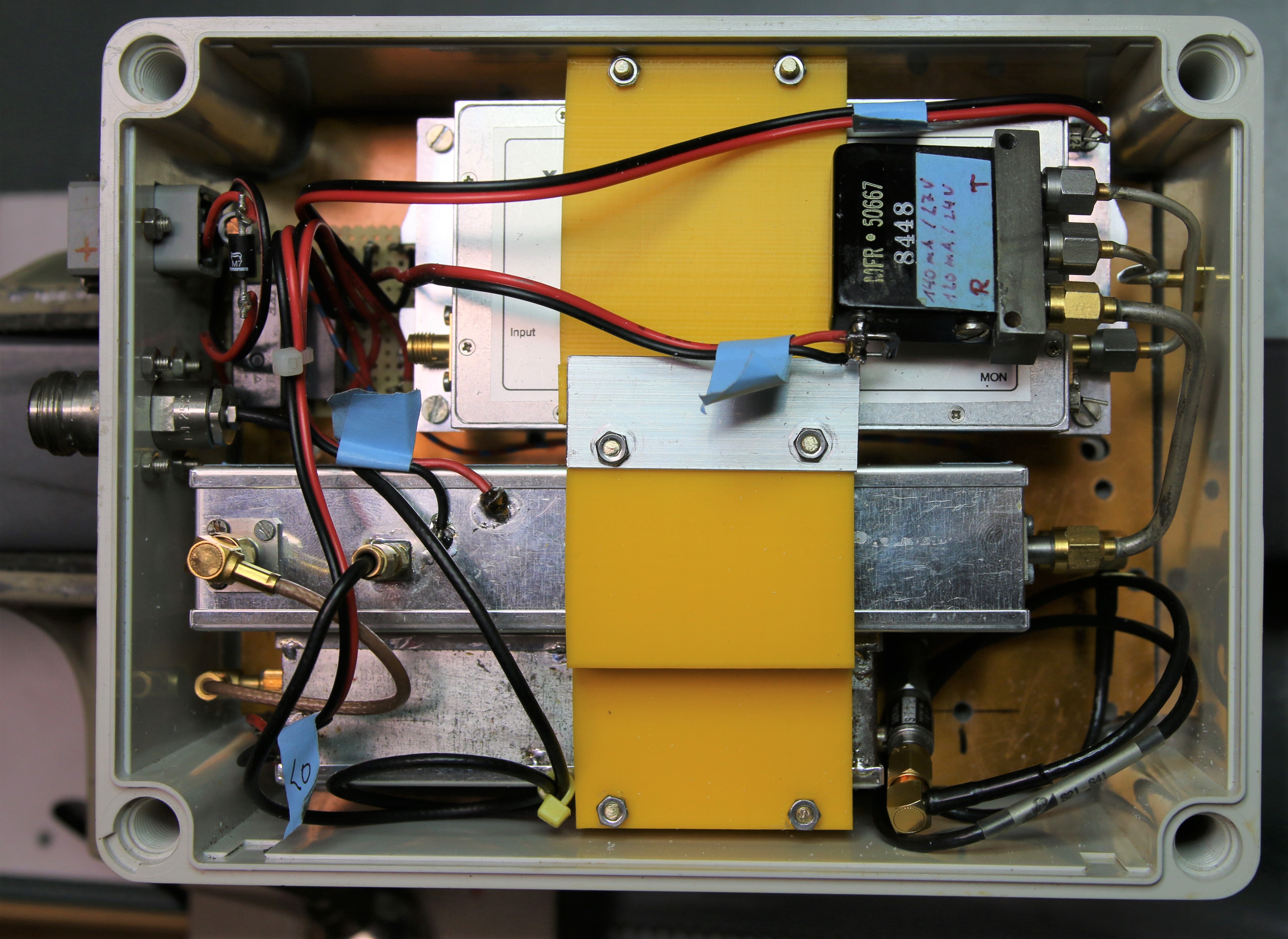

Und im Gehäuse... die Sendeseite muss noch eingemessen werden.

Erste Empfangsversuch am Schlafzimmerfenster ergaben: DB0MU (86km) ist nur mit dem Erreger, ohne Spiegel, deutlich zu empfangen. Ich habe von 85cm auf 45cm-Spiegel zurückgebaut....

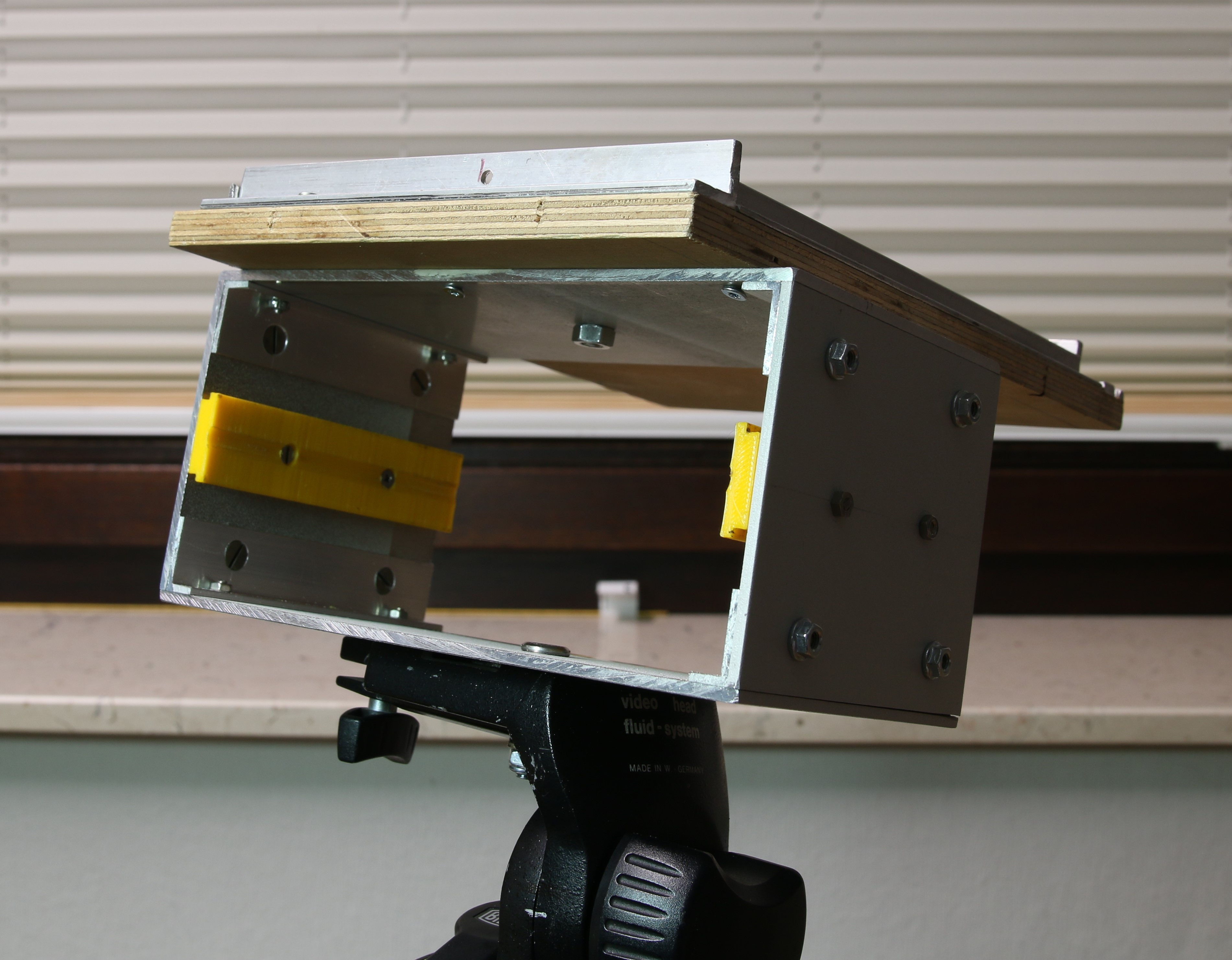

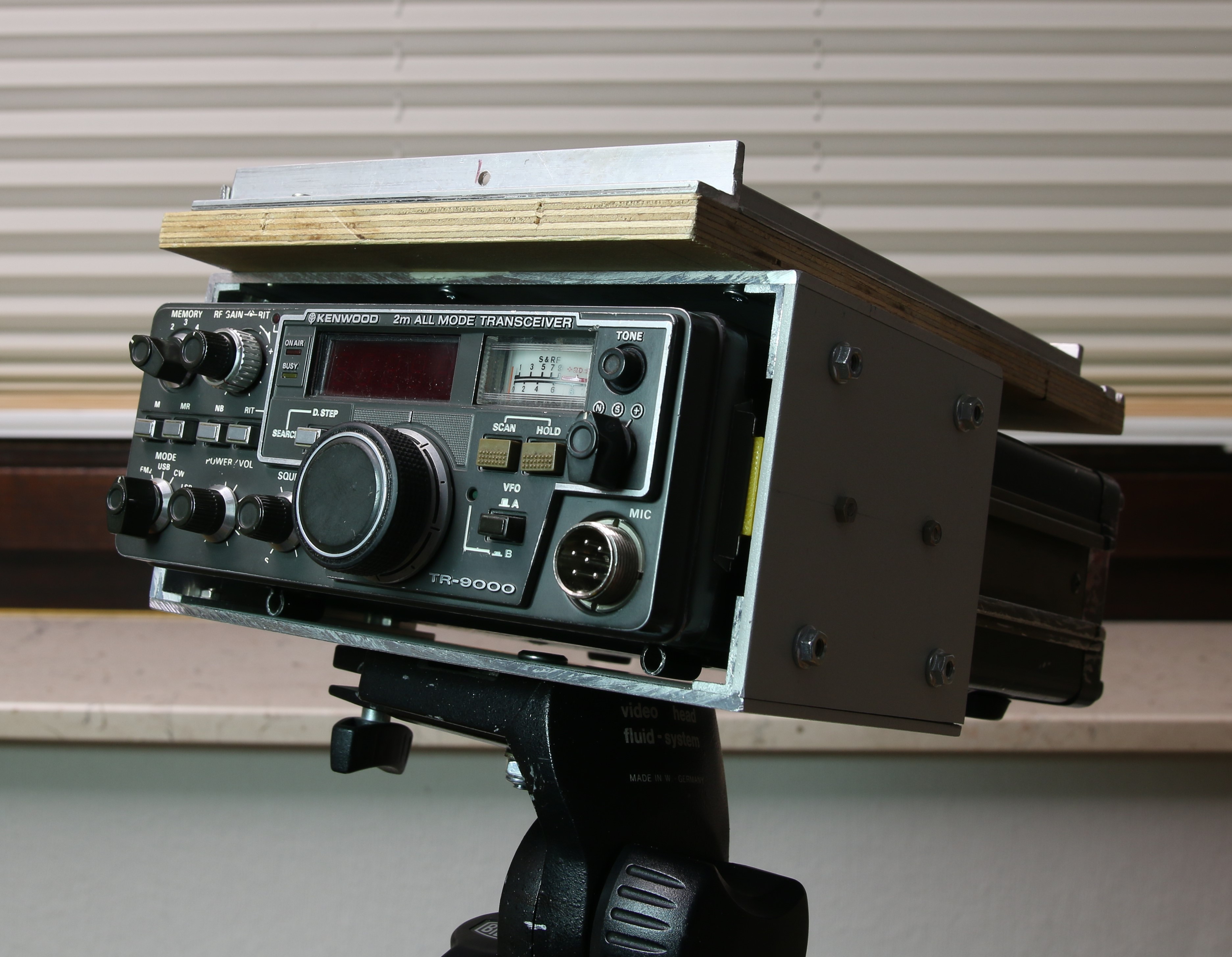

... und dem Funkgerät noch einen Einschubhalter spendiert.



Passt :-).

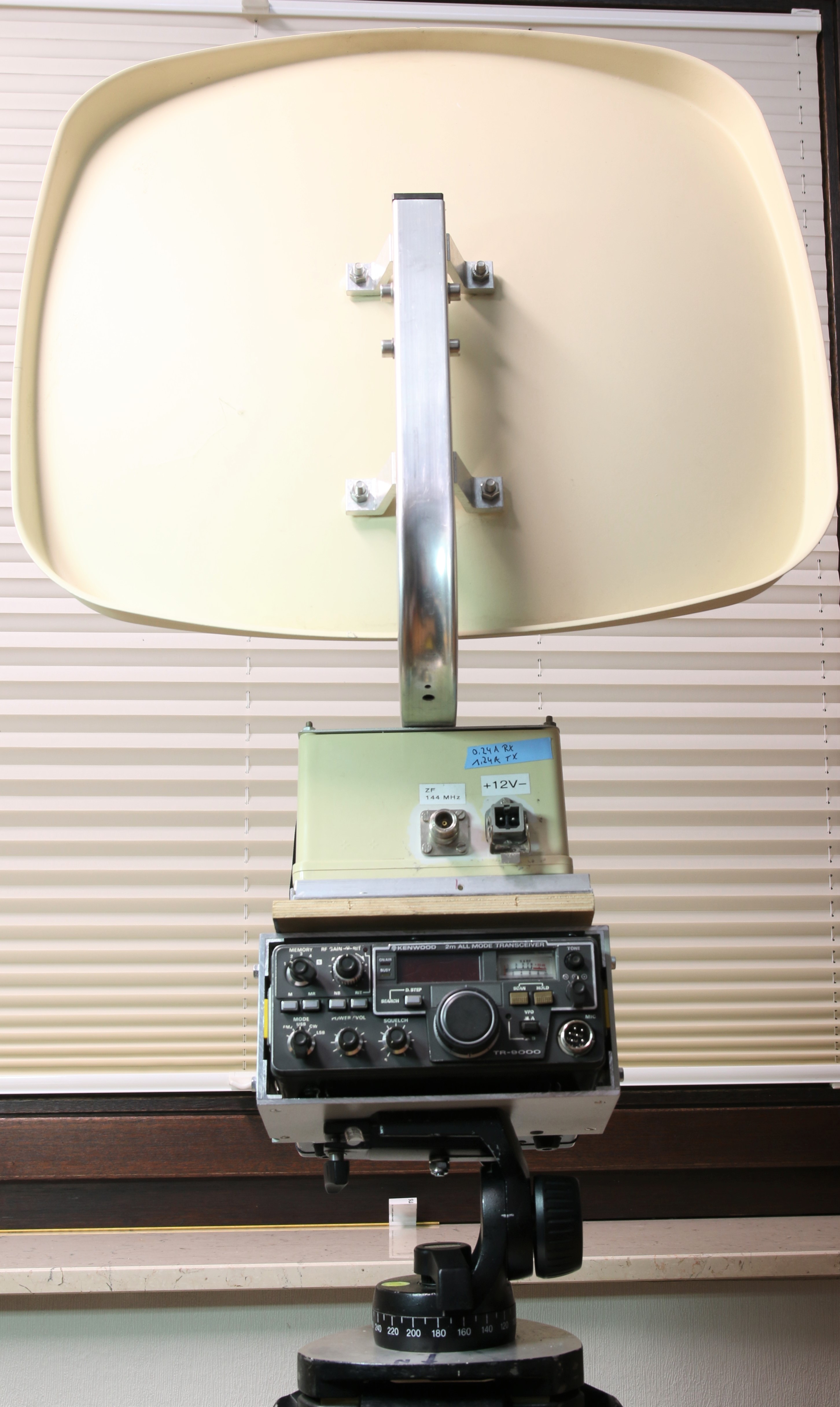

Von hinten und ....

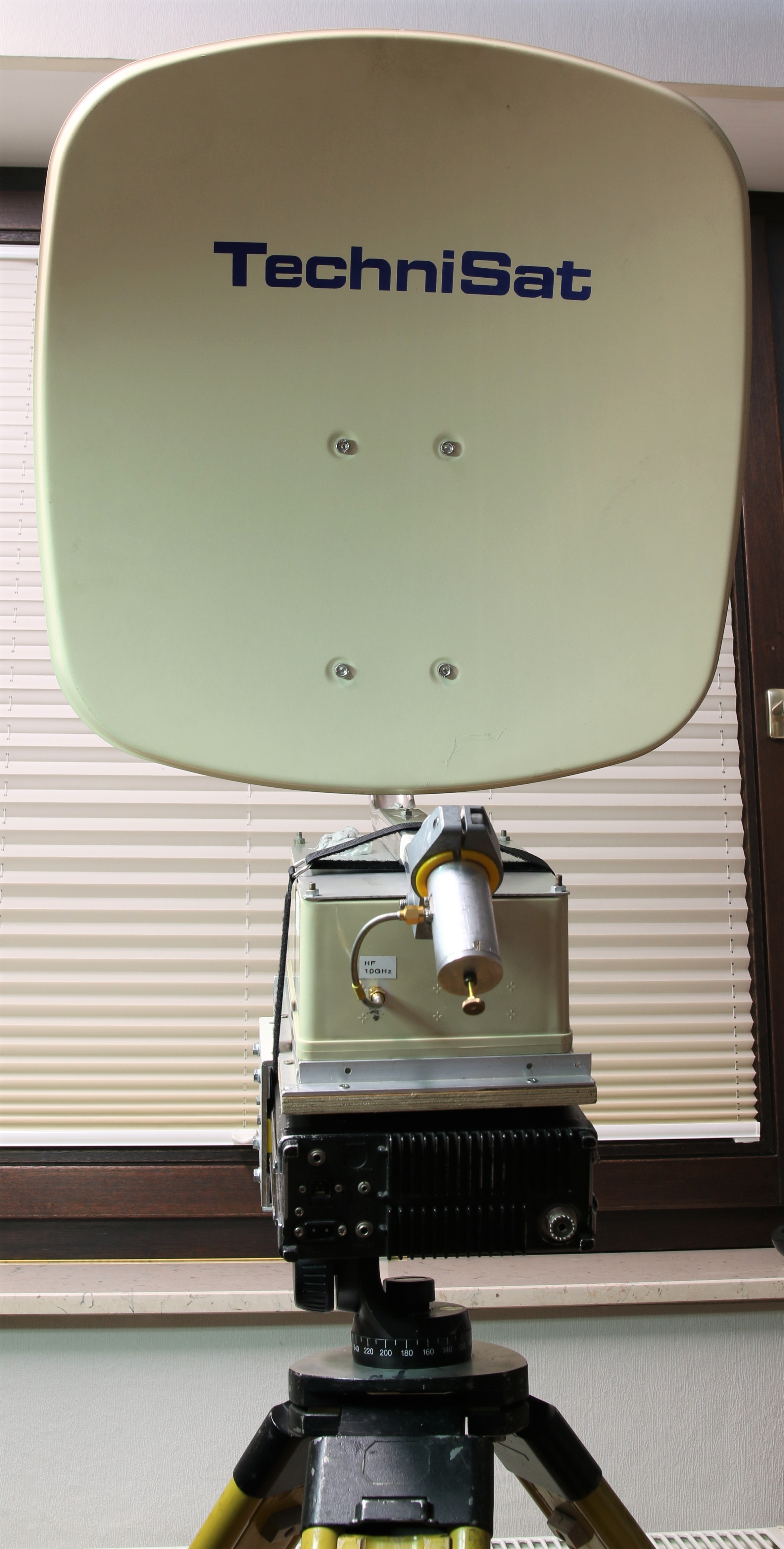

... von vorn.

Soweit ist die Reparatur und der Umbau abgeschlossen. Bei Gelegenheit baue ich noch eine Anzeige für die Ausgangsleistung ein. 11/2021

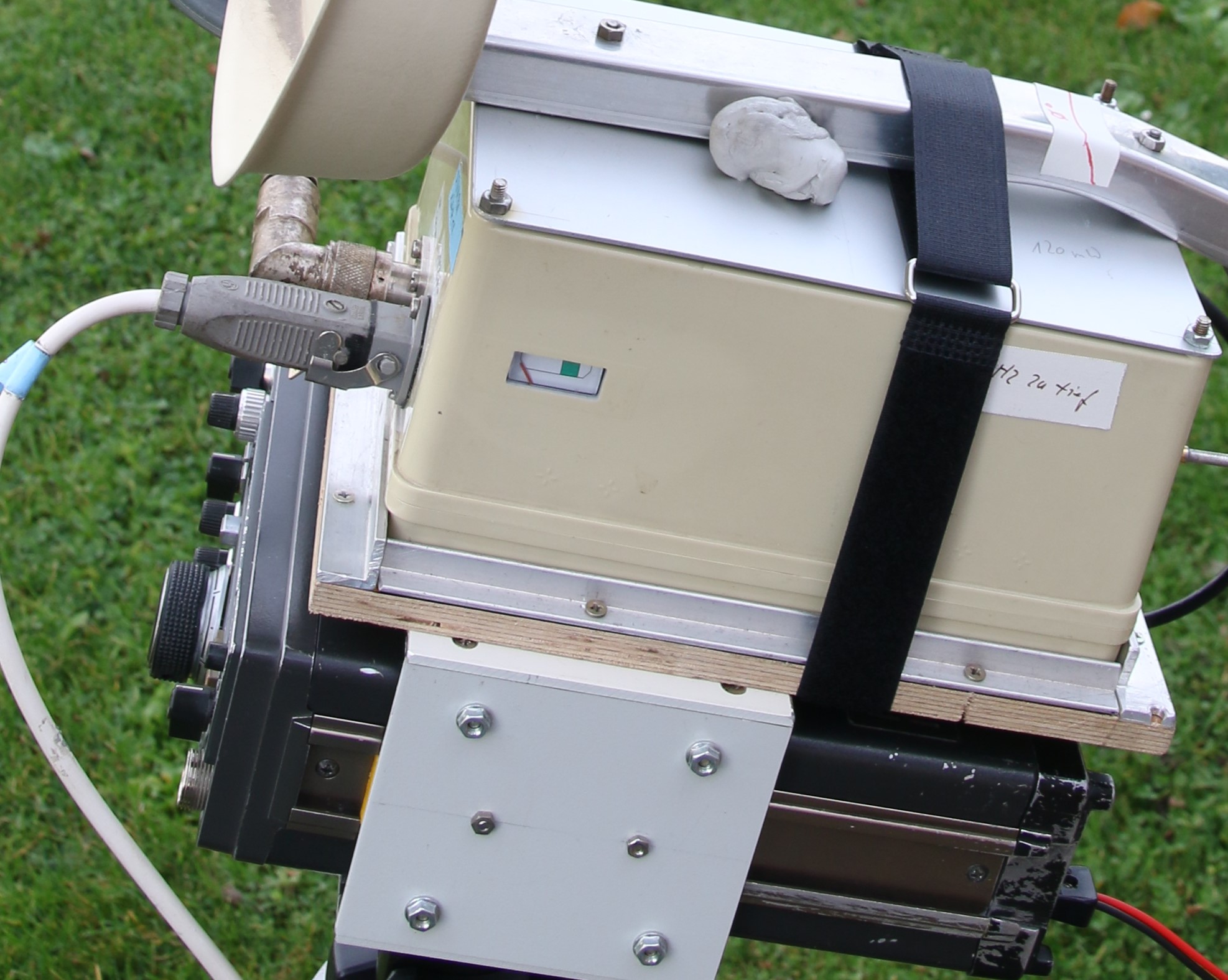

Kurzfristig habe ich mich doch entschlossen, eine Monitoranzeige einzubauen.

Im grünen Bereich macht der TVR etwas mehr als 1 W.

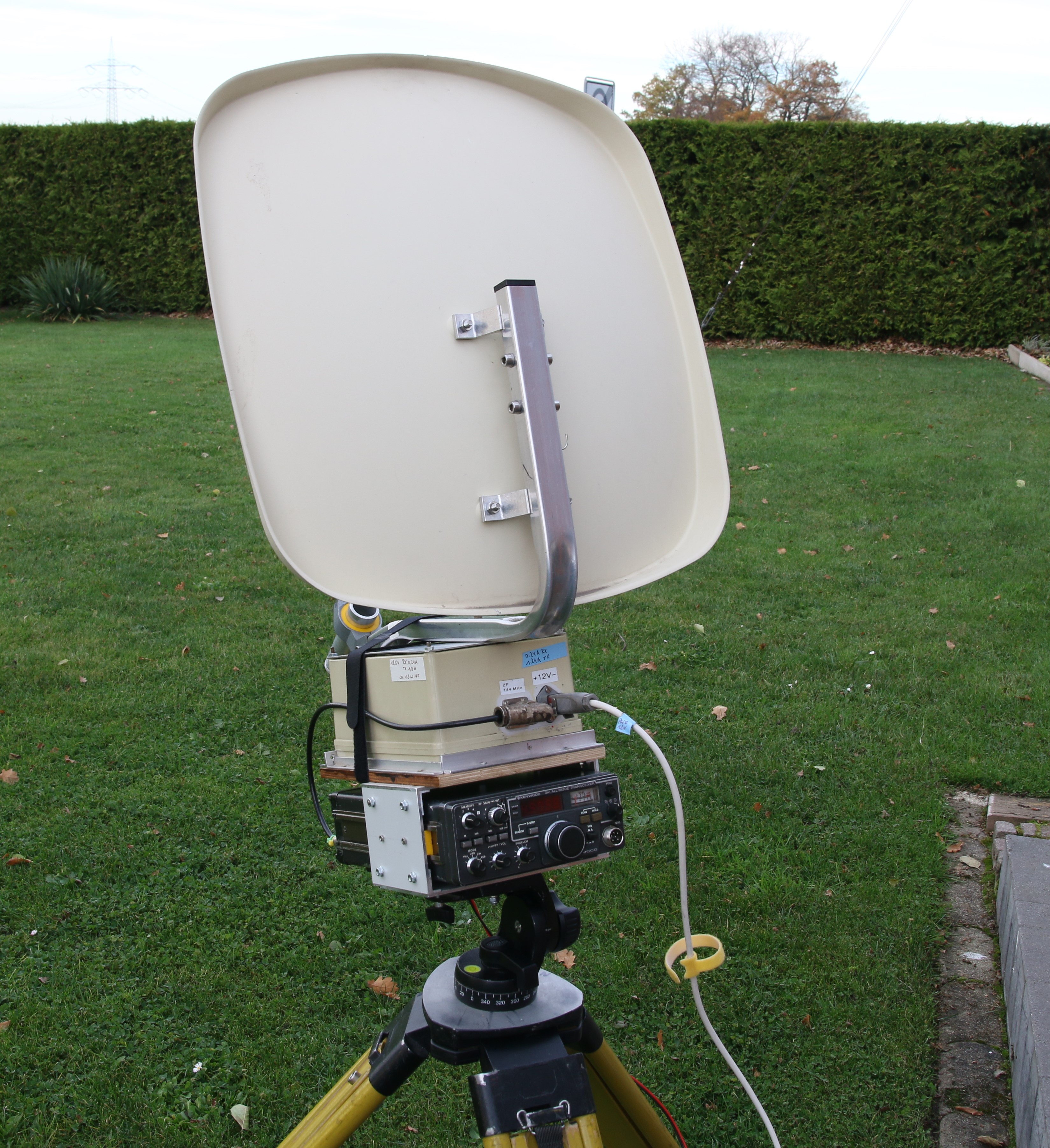

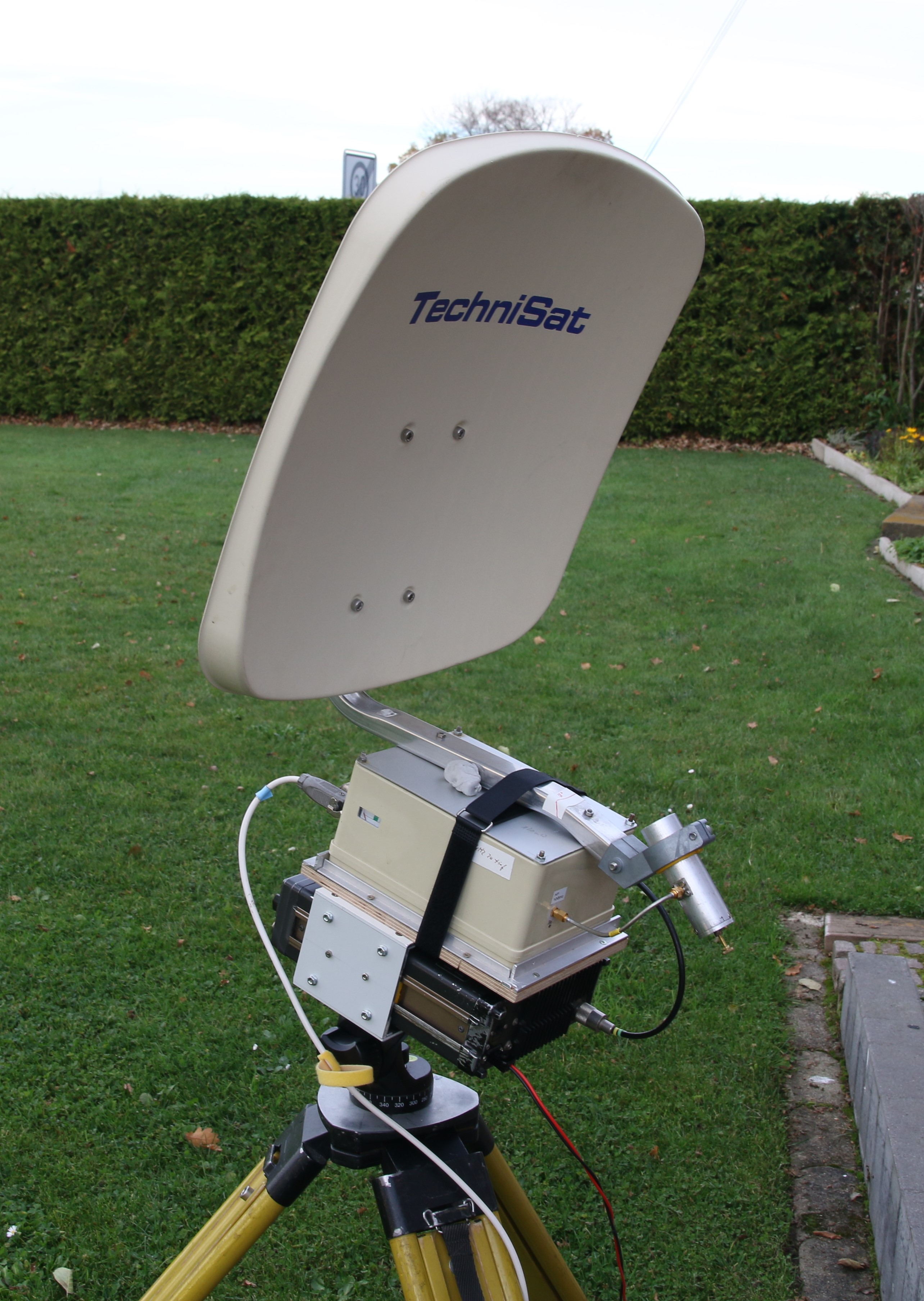

Hier Bilder des finalen Tests im Garten:

Alles läuft zufriedenstellend - mal schauen wann der nächste Test ansteht. 20211109

------------------------------------------------------------------------------------------------------------------------

Was man(n) bei Reparaturen so alles findet.

Sony STR-GX79ES  Mai 2021

summt (lautstärkeunabhängig) in allen Betriebsarten.

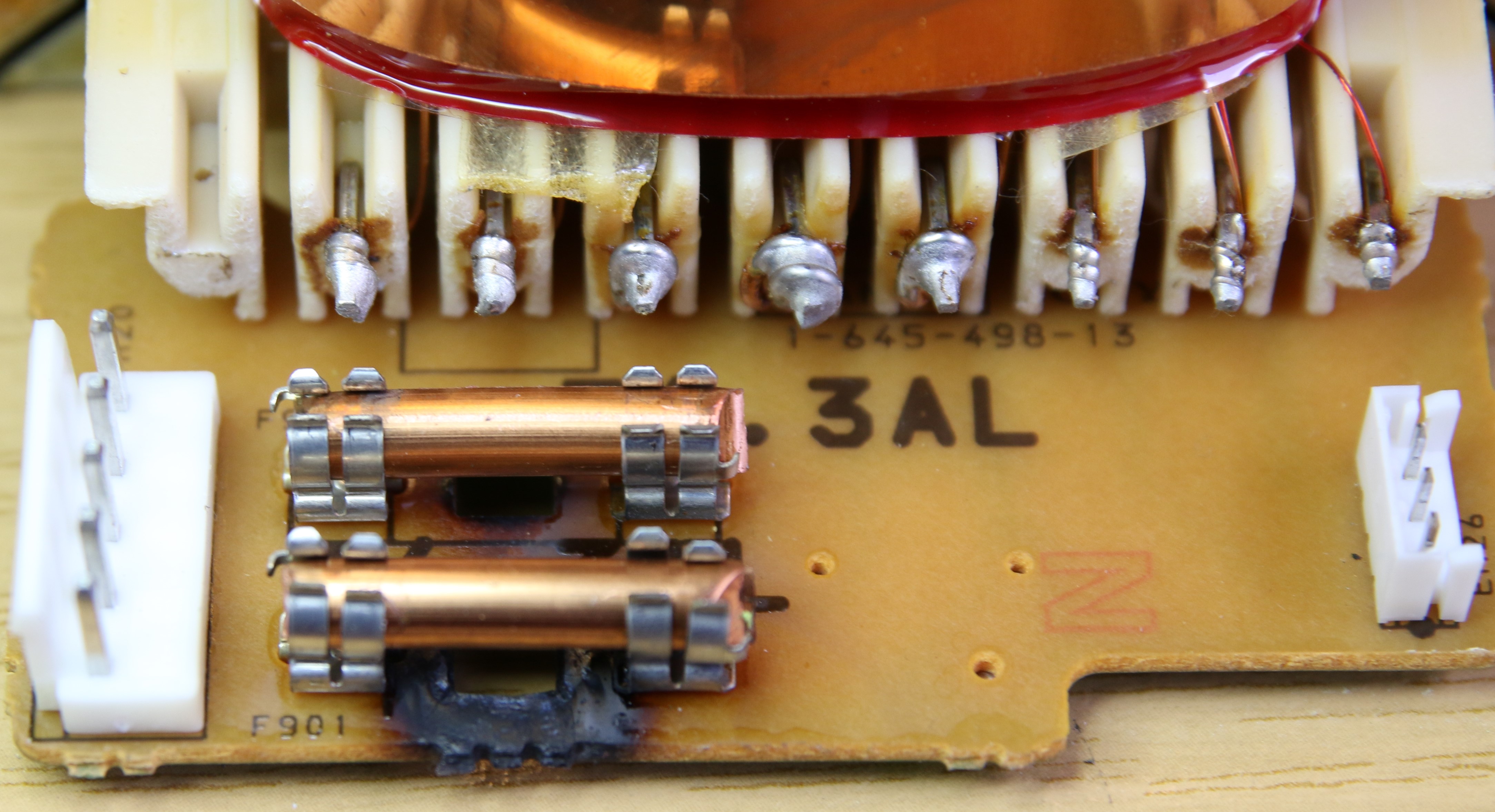

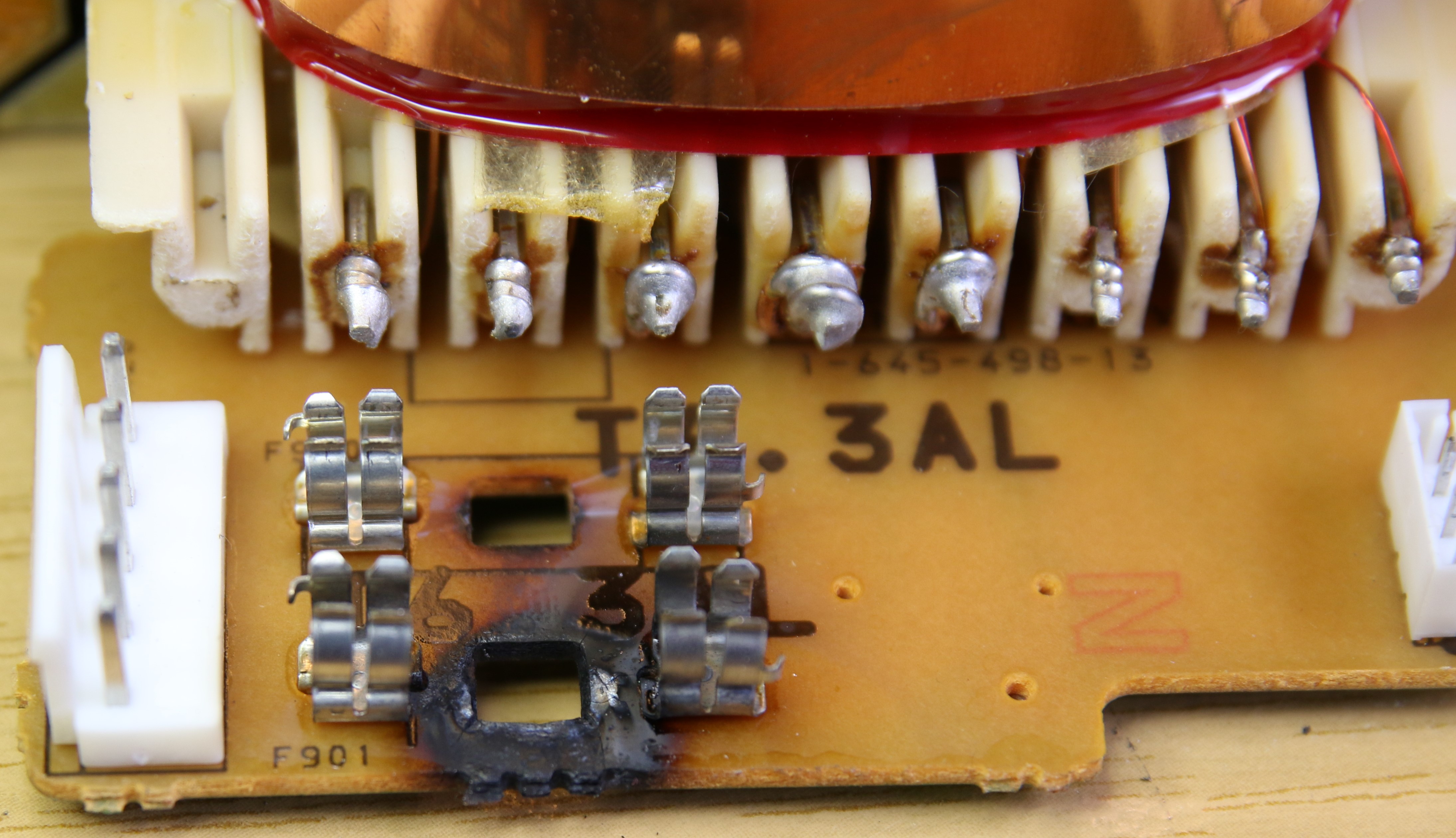

Hier wollte jemand ganz sicher gehen.

Für 6,3A sind die Eigenbausicherungen sicherlich gut bemessen.

Ach ja, das Summen war ein Massefehler. Eine Schraube auf dem Mainboard hatte sich gelöst.
